GL70 LINE
| GL-70 사양 | |
|---|---|
| 핀종류 | G핀, L핀, LL핀, KL핀 |
| 전체 | 2,100(L) x 1,520(W) x 1,500(H) |
| 본체무게 | 2.6톤 |
| 총무게 | 6.5톤 |
| 메인모터 | |
| 에어압력 | 8kg/㎠ |
| GL-70 튜브사양 | |
|---|---|
| 베어튜브 O.D | 15.875, 19.05, 21.7, 25.4, 31.75, 38.1, 50.8 |
| 핀수(FPI) | 6, 7, 8, 9, 10, 11 핀 |
| 핀 높이 | 6.35~25.4mm |
| 튜브재질 | 카본스틸,스테인레스 스틸, 티타늄 (ASTM A-179) |
| 머프재질 | 알루미늄 (A1050,A1060)(ASME SB-2201) |
| 테이프규격 | 내경 ∮120~ / 외경 ∮ 1200~ |
-
FIN TUBE MACHINEG fin
튜브표면의 절삭흠을 따라 감기는 핀 스트립을 튜브로 잡아주는
작업과정으로 "핀과튜브"의 결속이 단단해진다.
상대적으로 높은 튜브 온도에서 뛰어난 열전도율을 보장한다.
최대 작용온도 : 400℃(750℉) / 핀 재질 : 알루미늄, 구리 -
FIN TUBE MACHINE
LL fin
보다 더 효과적으로 튜브부식을 방지키 위해, 핀발을 겹치게
가공하는 것 이외에는 L핀과 동일하다. 부식이 일어나기 쉬운 환경의 경우
상대적으로 가격이 높은 Extruded의 핀튜브의 대안으로서 선택사용함
최대 작용온도 : 165℃(330℉) / 핀 재질 : 알루미늄, 구리 -
FIN TUBE MACHINE
L fin
L형 스트립이 핀발(fin foot)과 튜브의 최적 접지 압력을
실현시키며, 열전도율을 향상케한다. 또한 튜브 부식을
효과적으로 방지한다.
최대 작용온도 : 130℃(270℉) / 핀 재질 : 알루미늄, 구리 -
FIN TUBE MACHINE
KL fin
핀발작업 전, 튜브에 용이가공(KnurLed)을 하는 것 이외에는
L핀과 동일하다. 이후 핀발과 튜브의 용이이음 작업은 그 상호 결속을
굳게하며, 동시에 열전도율을 향상함.
최대 작용온도 : 260℃(500℉) / 핀 재질 : 알루미늄, 구리
-

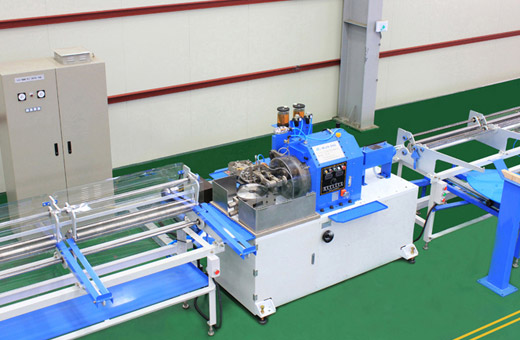

본체
-

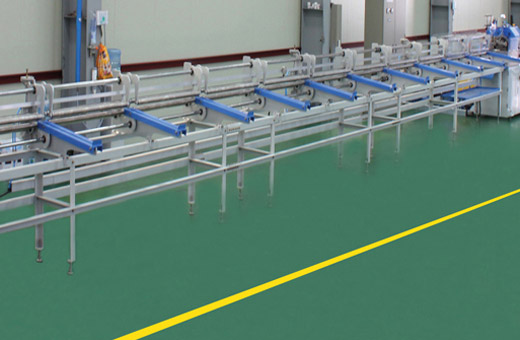

입출 15M
-

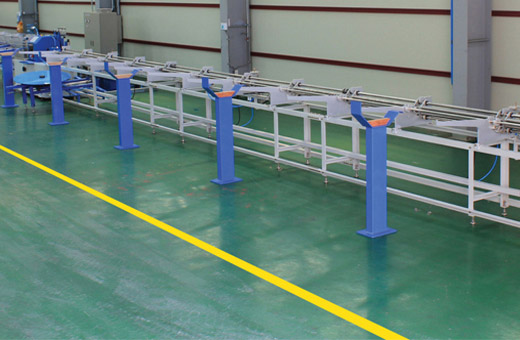

배출 15M
-

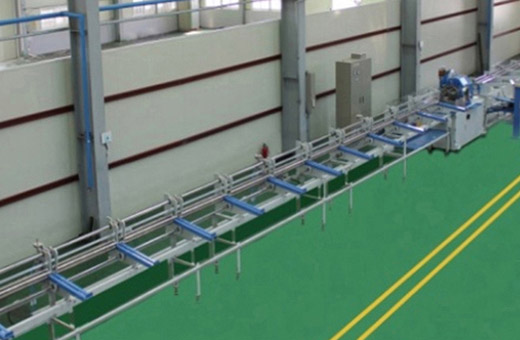

완제품라인
